टीएफटी 3.5 इंच एलसीडी स्क्रीन, एसपीआई चार तार सीरियल पोर्ट, 320X480, आईएलआई9488, 9486, 7796, 40PIN

- ग्लास पैनल: CM13.5 (चिमई, ताइवान, चीन)
- रिज़ॉल्यूशनः 320 X आरजीबी X 480
- ड्राइवर चिप: ILI9486 (एल्टिमा, ताइवान, चीन); ILI9488 (एल्टिमा, ताइवान, चीन); ST7796S (सोलोमन सिस्टेक, ताइवान, चीन)
- इंटरफेस प्रकारः MCU समानांतर पोर्ट 8080 40PIN प्लग-इन (8-बिट/16-बिट संगत); MCU सीरियल पोर्ट SPI 40PIN प्लग-इन (3-वायर/4-वायर संगत)
- पिन पिचः 0.5 मिमी
- रूपरेखा आयामः 55.26 (चौड़ाई) X 84.52 (लंबाई) X 2.70 (चूड़ाई) मिमी (बिना स्पर्श के); 55.26 (चौड़ाई) X 84.52 (लंबाई) X 4.00 (चूड़ाई) मिमी (स्पर्श के साथ)
- डिस्प्ले का आकारः 48.96 (चौड़ाई) X 73.44 (लंबाई) मिमी
- बैकलाइट प्रकारः सैमसंग एलईडी 6, वर्तमान 90mA; सैमसंग एलईडी 8, वर्तमान 120mA
- वोल्टेज: ऑपरेटिंग वोल्टेज VDDI = VDD = 2.8V - 3.3V
- कुल बिजली की खपतः 0.35W (LED6); 0.43W (LED8)
ऑपरेटिंग तापमान: -20°C - +70°C
- भंडारण तापमान: -30°C - +80°C
- देखने का कोणः 12:00 बजे (विस्तृत-कोण प्रदर्शन)
- स्पर्शः दो संस्करण उपलब्ध हैं, स्पर्श के साथ या बिना स्पर्श के
- कनेक्शन प्रकारः प्लग-इन प्रकार

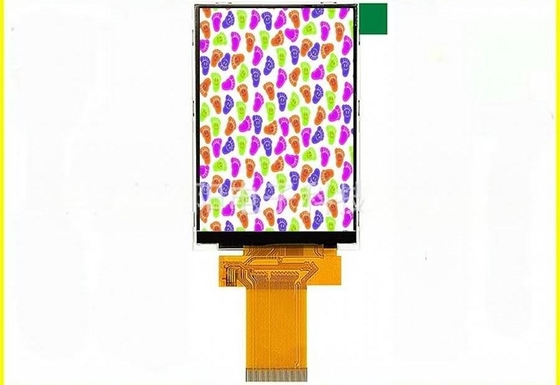

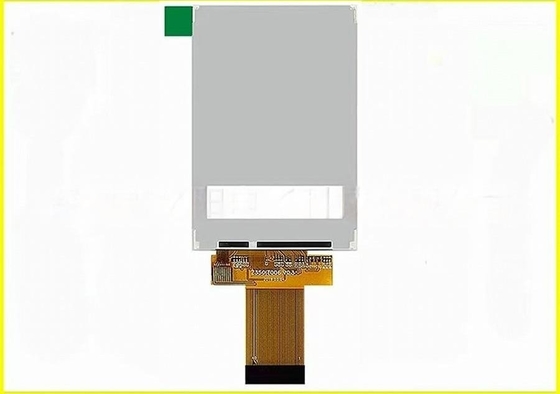

B: उत्पाद चित्र

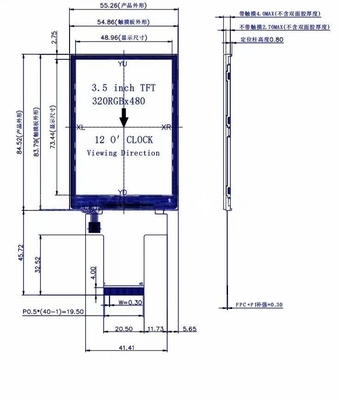

C: रेखाचित्र और पिन परिभाषा

डी: ओलेड उत्पाद ज्ञान


ओएलईडी लाभः

ओएलईडी सेट एलसीडी से हल्का और पतला है, उच्च कंट्रास्ट, उच्च रंग संतृप्ति, कम खपत

ओएलईडी के नुकसान

एमोलेड एलसीडी और टीएफटी से बेहद महंगा है, जीवनकाल एलसीडी और टीएफटी से कम है


ई: कंपनी की जानकारी

हुआक्सिन लाभः
1. कारखाने का आधार अंतर्देशीय शहर में स्थित है जो कि लागत प्रभावी है
2. सबसे उन्नत नए उपकरण जो गुणवत्ता स्थिर रख सकते हैं
3अधिकांश प्रक्रियाओं में पूर्ण स्वचालित उपकरण का प्रयोग किया जाता है, जिसका प्रभावकारिता और स्थिर गुणवत्ता होती है।
4. 20 से अधिक वर्षों से एलसीडी क्षेत्र में काम करने वाले पेशेवर इंजीनियर और उत्पादन प्रबंधक
5अनुकूलित उत्पाद के लिए स्वयं डिजाइन

हमारे प्रमाणपत्र
1.ISO14001/
2.ISO9001/IATF16949
3एलसीडी मॉड्यूल का एसजीएस

• हुआक्सिन टेक्नोलॉजी (एन्शी) कंपनी, लिमिटेड
• हुबेई.एन्शी
• स्थापना की तिथि:2009
• उच्च प्रौद्योगिकी उद्यम मुख्य रूप से अनुसंधान और विकास पर काम करता है, एलसीडी,एलसीएम,टीएफटी,बैकलाइट,ओएलईडी का उत्पादन और बिक्री करता है
• एलसीडी में शामिल हैंः VA,TN, HTN, STN, FSTN, CSTN और अन्य श्रृंखलाएं
• एलसीएम में शामिल हैंः सीओबी,टीबीए,सीओजी,टीपी,एलईडी बैकलाइट और अन्य श्रृंखलाएं
• पंजीकृत पूंजीः बीस मिलियन
• वर्तमान कर्मचारीः500+
• आर एंड डी का हिस्सा 10% है
• क्यूसी का 15% हिस्सा

F: उत्पादन क्षमता

जी: उत्पाद अनुप्रयोग

1सुरक्षा बॉक्स और उपकरण

2. लॉक&स्मार्ट होम

3ट्रांसमीटर और घड़ी

4.watch&radio

5.कॉलिमेटर और नेविगेटर

एचः एमोलेड डिस्प्ले विशेषताएं

1.सेल्फ-ई मेसिव पिक्सेल:

2.विपरीत अनुपात:

3रंग सटीकता और जीवंतता:

4. देखने के कोणः

5ऊर्जा दक्षता:

6पतलापन और लचीलापन:

7प्रतिक्रिया समय:

मैं: अन्य डिस्प्ले प्रौद्योगिकियों की तुलना में एमोलेड डिस्प्ले की ऊर्जा दक्षता कैसे है?

1बिजली की खपतः

• AMOLED डिस्प्ले प्रति पिक्सेल आधार पर बिजली की खपत करते हैं, जिसका अर्थ है कि काले या अंधेरे सामग्री प्रदर्शित करने वाले पिक्सेल बहुत कम बिजली की खपत करते हैं,जबकि उज्ज्वल या सफेद सामग्री प्रदर्शित करने वाले पिक्सेल अधिक शक्ति का उपभोग करते हैं.
• दूसरी ओर, एलसीडी और एलईडी डिस्प्ले के लिए निरंतर बैकलाइट की आवश्यकता होती है जो प्रदर्शित सामग्री के बावजूद बिजली का उपभोग करती है।

2.सामग्री निर्भरताः

• AMOLED डिस्प्ले बहुत सारे अंधेरे या काले क्षेत्रों वाली सामग्री के लिए अधिक ऊर्जा कुशल होते हैं, क्योंकि बिजली बचाने के लिए व्यक्तिगत पिक्सेल को बंद किया जा सकता है।
• एलसीडी और एलईडी डिस्प्ले प्रदर्शित सामग्री की परवाह किए बिना अपेक्षाकृत स्थिर मात्रा में बिजली का उपभोग करते हैं, क्योंकि बैकलाइट सक्रिय रहती है।

3.प्रकाश नियंत्रण:

• AMOLED डिस्प्ले व्यक्तिगत पिक्सेल की चमक को गतिशील रूप से समायोजित कर सकते हैं, जिससे कम चमक वाले परिदृश्यों में बेहतर ऊर्जा दक्षता की अनुमति मिलती है।
• एलसीडी और एलईडी डिस्प्ले में आमतौर पर एक निश्चित बैकलाइट चमक होती है, जिसके परिणामस्वरूप अधिकतम चमक की आवश्यकता नहीं होने पर भी अधिक बिजली की खपत हो सकती है

4प्रदर्शन का आकार

• AMOLED डिस्प्ले छोटे डिस्प्ले आकारों के लिए अधिक ऊर्जा कुशल होते हैं, क्योंकि पिक्सेल की संख्या के साथ बिजली की खपत बढ़ जाती है।
• बड़े एलसीडी और एलईडी डिस्प्ले के लिए अधिक बिजली की आवश्यकता हो सकती है, जिससे समान आकार के एमोलेड डिस्प्ले की तुलना में उनकी ऊर्जा दक्षता कम हो सकती है।
